아파트, 빌딩, 오피스텔, 빌라 등의 공동주택에서 각 세대별 안테나 설치 없이도 깨끗한 지상파 방송을 수신할 수 있도록 구성하는 공동수신 설비 방식입니다.
건물 공용 설비를 통해 각 세대에서 지상파 방송을 안정적으로 시청할 수 있습니다.
안테나, 증폭기, 케이블, 분배기 등 고효율 장비를 설치하여 신호를 분배합니다.
주택건설기준 및 관련 고시에 따라 공시청 설비 설치와 유지보수가 요구됩니다.
공시청 설비 설치 및 유지보수와 관련된 주요 기준을 정리했습니다.
| 법령 | 개정/시행 |
|---|---|
| 방송 공동수신설비의 설치 기준에 관한 규칙 「정보통신부령 제229호」 |
[시행 2007. 11. 26] [정보통신부령 2007. 11. 26 전부개정] |
| 주택건설기준 등에 관한 규정 제42조 방송수신을 위한 공동수신설비의 설치 등 |
[시행 2024. 7. 30.] [대통령령 제34785호, 2024. 7. 30 타법개정] |
| 건축법 시행령 제87조 건축설비 설치의 원칙 |
[시행 2024. 7. 30.] [대통령령 제34785호, 2024. 7. 30 타법개정] |
| UHD방송 공동수신설비의 설치기준에 관한 고시 [과학기술정보통신부고시 제2018-1호] |
[시행 2018. 1. 19.] [과학기술정보통신부고시 제2018-1호, 2018. 1. 19 일부개정] |

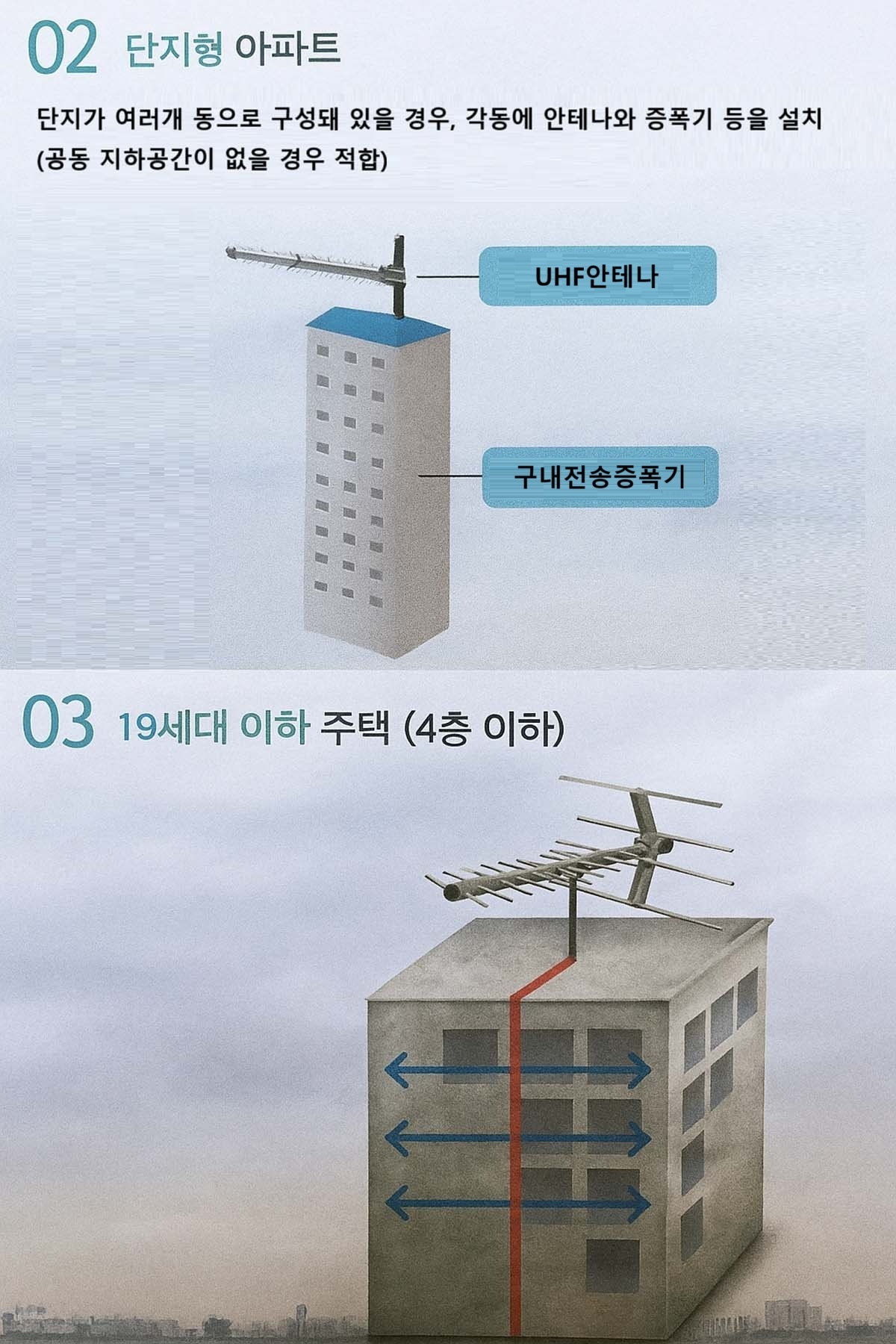

공시청 설비기준 관련 이미지를 순서대로 확인할 수 있습니다.

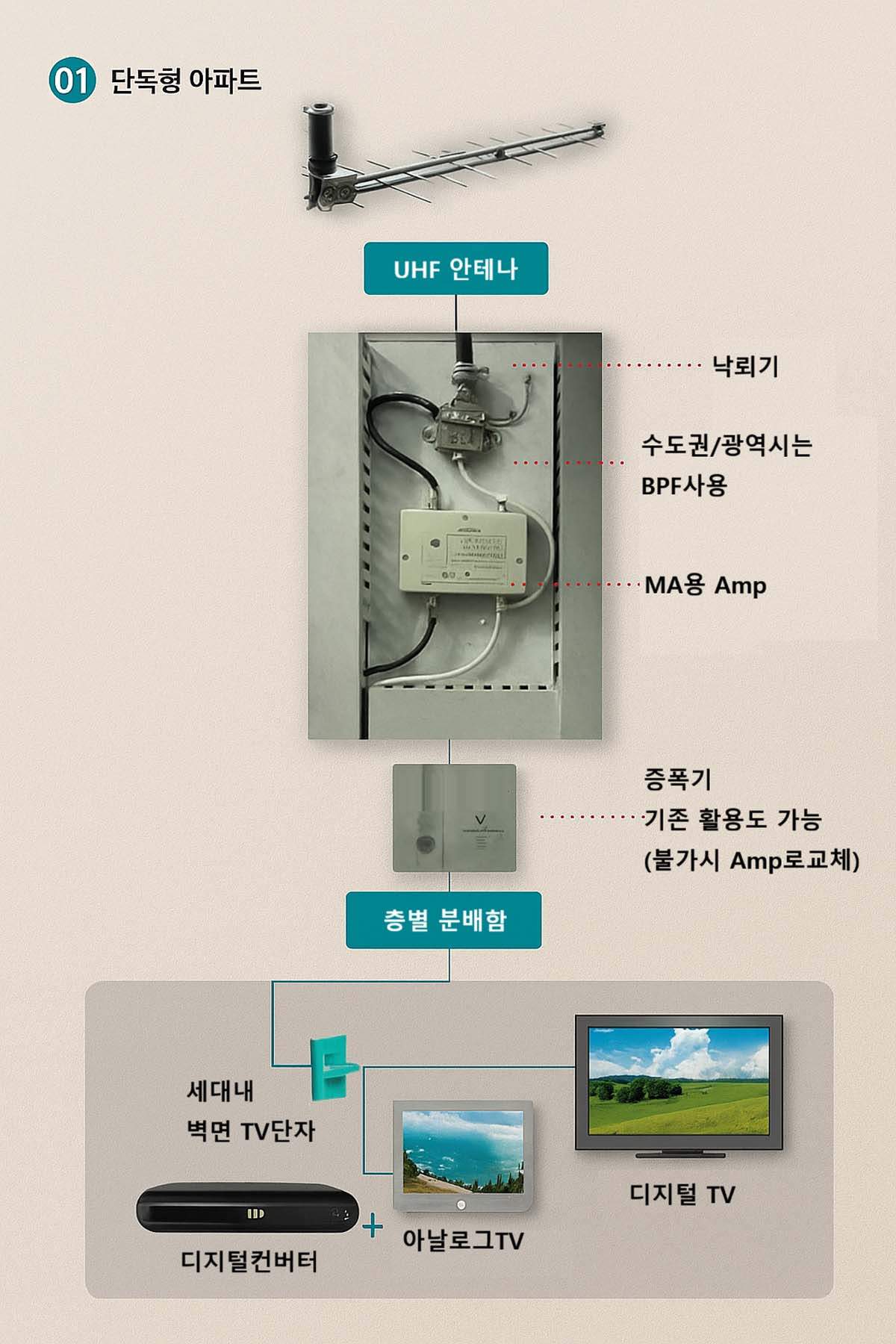

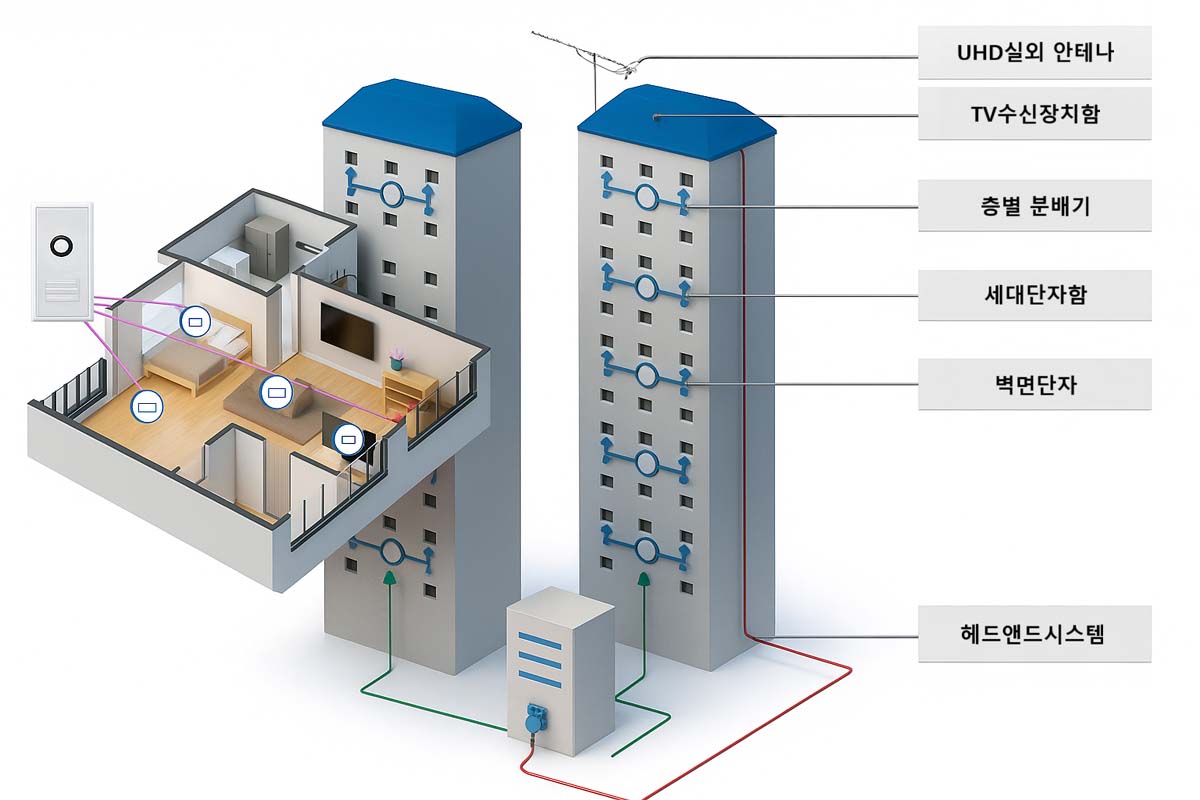

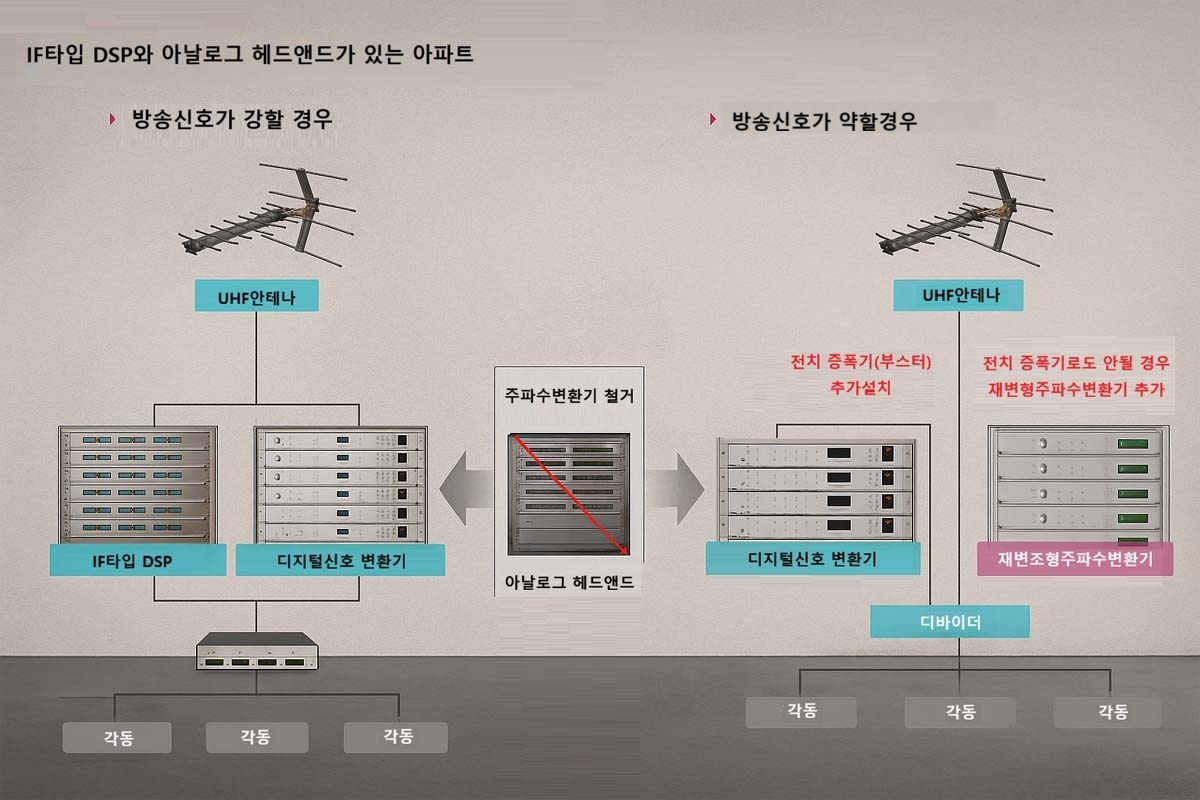

동별 구성도, 장비 운용 방식, 상세 구성도를 보기 쉽게 정리했습니다.
공시청 설비를 구성하는 주요 장비와 유지보수 항목을 표로 정리했습니다.
| 구분 | 설명 |
|---|---|
| 공동안테나 | 지상파방송, 위성방송을 수신하기 위한 건축물의 옥상 위성안테나시설 |
| 낙뢰 보호기 | 벼락이나 강전류 전선과의 접촉 등에 따라 발생하는 이상전류 또는 이상전압이 수신안테나 등으로 흘러들어오는 것을 제한하거나 차단하는 장치 |
| 레벨조정기 | 수신안테나로부터 들어오는 각 채널별 텔레비전방송신호의 세기를 고르게 조정하는 장치 |
| 증폭기 | 동축케이블·광케이블·분배기 및 분기기 등으로 인하여 발생한 신호의 손실을 회복하기 위하여 사용하는 장치 |
| 분배기 | 입력신호 에너지를 둘 이상으로 분배하는 장치 |
| 위성분기기 | 입력신호 에너지를 간선에서 지선으로 나누는 장치 |
| 장치함 | 지상파방송, 위성방송 각 세대별 또는 층별로 분배하기 위하여 증폭기와 분배기 등을 설치한 분배함 |
| 층 장치함 | 방송 공동수신설비의 출력신호의 분배 및 통신 선로 등에 공용하여 각 세대별 또는 지하 주차장 등에 인입하기 위하여 각 층에 설치한 분배함 |
| 세대단자함 | 세대 안으로 들어오는 통신선로 또는 방송 공동수신설비 등의 배선을 효율적으로 분배·접속하기 위하여 이용자의 전용공간에 설치하는 분배함 |
| 직렬단자 | 선로와 직렬로 접속되어 지상파방송, 위성방송 및 종합유선방송의 신호를 분배하거나 분기할 수 있으며, 그 내부에 텔레비전수상기 및 에프엠라디오수신기에 방송신호를 전달하여 주는 접속단자가 내장되어 있는 것 |
| 성형배선 | 세대단자함에서 각각의 직렬단자까지 직접 배선되는 방식 |
| 방송 주파수대역 | 방송을 수신하기 위하여 방송 공동수신설비에서 사용하는 주파수대역 |
